原屏東水道水源地

評定基準

['呈現人類與自然環境互動之定著地景', '能反映出土地永續利用之特殊技術、特定模式或價值', '能實質呈現特定產業生活與周邊環境關係，且具時代或社會意義']

指定（登錄）理由

1.呈現人類與自然環境互動之定著地景、能反映出土地永續利用之特殊技術、特定模式或價值、能實質呈現特定產業生活與周邊環境關係，且具時代或社會意義。 2.原屏東水道水源地於1937年興建完成，包括鑿井、集水井、唧筒井、唧筒室、淨水池、氣曝池、濾過池、配水塔等設備，見證城市上水道建設發展，具歷史與文化價值。 3.利用自然資源及地勢，開發地下水取水、淨水、給水功能並持續運作，展現日治時期水利技術，具科學價值。

法令依據

《文化資產保存法》第61條暨《文化景觀登錄及廢止審查辦法》第2條第1項之第1、2、3款登錄基準。

所屬主管機關

屏東縣政府

簡要描述

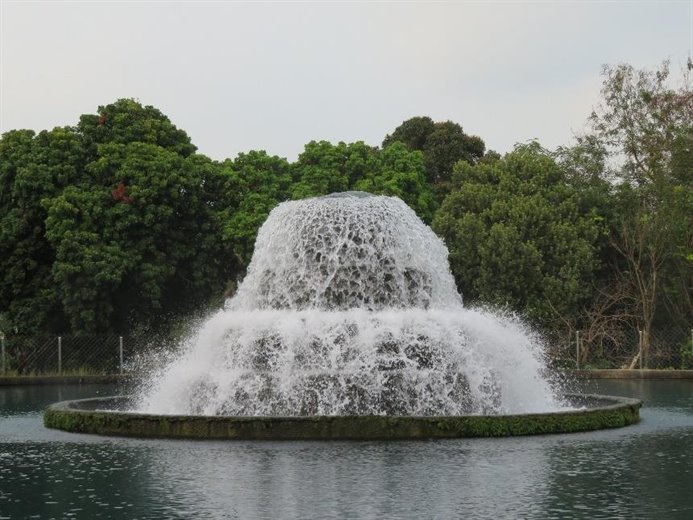

「原屏東水道水源地」基地形狀呈現「T」字型，廠區中目前現存的水利設施包含鑿井共2口（原有3口）、集水井共3口、唧筒井共1口、氣曝池共2口、濾過池共2座（包含4棟濾過調整室）、淨水池1座、唧筒室1座、配水塔共1座等設施。此外，其他相關設施則有事務所（已傾倒）及宿舍（已拆除）旁涼亭、假山與水池。「原屏東水道水源地」大致上位於屏東市東側的位置，而屏東市區的地形呈現從東往西緩降。因此對於屏東市區而言，水源地屬於相對高點，有利於自來水的重力輸送。但是因為高差有限，需要興建較高的水塔進行重力供水。屏東水道設置3個鑿井及3個集水井，收集地下水匯流輸送至唧筒井，再利用唧筒室將水送至氣曝池，氣曝池與濾過池間利用聯通管方式，以一個浮球閥門控制進水量，將水送入濾過池。濾過池將水處理完成後，經過調整室控制，以聯通管方式將水輸送至淨水池與唧筒井，進行最後的淨化處理，最後再經過唧筒室，將水體從淨水池的唧筒井輸送至配水塔。根據水源地設計圖，屏東水道的鑿井原有3口，現存有2口。第一口鑿井位於現今水源地北側靠近民學路側的東北角。第二口鑿井位於水源地南側靠近林森路與水源街的轉角。鑿井是指將導水管打入地層中將水導出的水井，井為圓筒狀的構造物，底端呈現刃腳樣態。筒身的內徑為300公分，外徑為360公分，圓型壁體厚度為均質的30公分。筒身總深度為10.7公尺，露出地面的高度為1.1公尺。而輸送水的取管口位在距井頂7.4公尺的地方，井身內設有維護用鐵爬梯一組。井頂處設有圓型水泥蓋板。此外，也設有鑄鐵材質的通氣孔。集水井共有3口，均尚存。第一口集水井位於現今水源地西北側靠近民學路與水源街的轉角。第二口集水井位於水源地廠區內東北側的角落。第三口集水井位於水源地廠區內東南側的角落。集水井是利用地下水位差的原理，掘井讓地下水析出取水。其井身為圓筒狀構造物，底端與鑿井一般呈現刃腳樣態。筒身的內徑為400公分，外徑為490公分，圓型壁體厚度為均質的45公分。筒身總深度為15.9公尺，露出地面的高度為1.1公尺，集水井的底端回填50公分厚的砂石層及100公分的卵石層作為地下水過濾層。井身內設有維護用鐵爬梯一組。井頂處設有圓型水泥蓋板。此外，也設有鑄鐵材質的通氣孔。唧筒井共有1口。鑿井及集水井取水後，將水輸送至設在唧筒室後方的唧筒井，再由唧筒室以動力將水自唧筒井抽送至氣曝池。唧筒井為圓筒狀構造物，底端與鑿井及集水井一樣呈現刀腳樣態。筒身的內徑為600公分，外徑為690公分，圓型壁體厚度為均質的45公分，露出地面的高度為90公分。井身內設有維護用鐵爬梯一組。唧筒室屏東水道的動力核心。唧筒室目前大部分的門窗均已更換為鋁窗，少部分仍保有原有的木窗。外觀洗石子裝修大致良好，牆面粉刷層有局部的龜裂及髒污。氣曝池共2座，為原水的第一道淨化手續。原水由唧筒室以動力將水自唧筒井抽送至氣曝池。氣曝池為環型混凝土構造，池體外側有壘土形成的環形混凝土構造的坡，護坡形狀呈現梯型。環型混凝土構造氣曝池為一個內徑22.5公尺的圓形，環型側牆底端的地梁深度為45公分；寬度為1.7公尺。水經氣曝池氣曝後再輸送至濾過池。日治時期濾過池（包含4棟濾過調整室）共設有2池，每一池分為兩個池區，每個池區東西向寬20公尺、南北向長30公尺。每一池中央池底設置一道寬40公分、深度45公分的集水槽，集水槽的南端設置一間調整室。濾過池邊的池壁總高度為254公分，池壁頂緣收邊寬度40公分、厚度20公分。濾過池中的水過濾完成後，將導流匯集至調整室，再由調整室輸送至淨水池。淨水池共有1座，水道設施在進入輸送的最後階段即是將濾過完成的水送至淨水池進行最後的沉澱程序。屏東水道的淨水池内部淨空間直徑為12公尺，內部設有3道導流壁，讓水在淨水池中形成迴流狀態。池底坡度兩端約有15公分的高度差，最後再進入唧筒井透過唧筒室的動力將水體送至配水塔。在淨水池頂蓋設有12處的通氣孔。唧筒井上方設有一間出入口控制室。這座日治時期淨水池現況已經閒置，現今使用新設淨水池已經移至濾過池的南邊位於配水塔的兩側。配水塔共有1座，為屏東水道在完成水體淨化後，輸送至用戶端前，以動力方式將水輸送至高點的配水塔，水再從配水塔以重力方式送至用戶端。配水塔高度約為30.2公尺。其建築可分為三個部分，由上至下分別為塔頂的裝飾物、中層的水塔本體及下層的塔架。塔頂裝飾物呈現圓頂六腳的鐘塔型，水塔本體為圓柱型，水塔下層塔架以8根混凝土柱做支撐，並搭配3層混凝土環梁加強支撐。在原有屏東水道的設計圖中，除了取水淨水相關設施之外，也設置事務所、廠長宿舍、員工宿舍、假山、水池及涼亭等設施。現今廠長宿舍及員工宿舍均已拆除；水池大致仍維持日治時期型態。水池旁設有一座涼亭，此涼亭為鋼筋混凝土構造，並以洗石子及磨石子工法裝修。

級別名稱

文化景觀

主管機關名稱

屏東縣政府

主管機關單位

屏東縣文化資產保護所

主管機關聯絡電話

08-7227001

網站連結

http://nchdb.boch.gov.tw/assets/advanceSearch/culturalLandscape/20240116000004
